Μονάδα αυτόματου ελέγχου πόλωσης ελεγκτή σημείου πόλωσης Rof του διαμορφωτή MZ νιοβικού λιθίου

Σύντομη Περιγραφή:

ROFΗ μονάδα αυτόματου ελέγχου πόλωσης της σειράς ABC-MZ χρησιμοποιείται για τον αυτόματο έλεγχο πόλωσης του διαμορφωτή νιοβικού λιθίου MZ, ο οποίος μπορεί να κάνει τον διαμορφωτή να λειτουργεί σταθερά στο χαμηλότερο σημείο, στο υψηλότερο σημείο ή στο ορθογώνιο σημείο (γραμμική περιοχή). Η μονάδα είναι επίσης ενσωματωμένη με ζεύκτη 1/99, ο οποίος μπορεί να ελέγχει την εναλλαγή του σημείου λειτουργίας μέσω της εξωτερικής σειριακής θύρας και υποστηρίζει λειτουργία χειροκίνητης ρύθμισης, η οποία είναι κατάλληλη για μια ποικιλία διαφορετικών διαμορφωτών μήκους κύματος και εφαρμογών και είναι πολύ κατάλληλη για πανεπιστημιακά εργαστήρια για την κατασκευή επιτραπέζιων πειραμάτων.


Λεπτομέρειες προϊόντος

Η Rofea Optoelectronics προσφέρει προϊόντα οπτικών και φωτονικών ηλεκτροοπτικών διαμορφωτών

Ετικέτες προϊόντων

Χαρακτηριστικό

Διατίθενται πολλαπλές λειτουργίες πόλωσης (Quad+Τετραπλό, ΕλάχιστοΜέγιστο)

Σειριακή επικοινωνία, προγραμματισμένη αυτόματη μικρορύθμιση και κλείδωμα σημείων πόλωσης

Οι εσωτερικοί δέκτες δέσμης υποστηρίζουν μια ποικιλία μηκών κύματος

Συσκευασία μονάδας, τροφοδοτικό προσαρμογέα

Μονάδα Αυτόματου Ελέγχου Πόλωσης XΑυτόματος Ελεγκτής Πόλωσης XΑυτόματος Ελεγκτής Σημείου Πόλωσης XΕλεγκτής Πόλωσης X Στο Σημείο QΕλεγκτής Σημείου Πόλωσης XΔιαμορφωτής Έντασης IQ XΕλεγκτής Πόλωσης Διαμορφωτή X IQΔιαμορφωτής IQ X Διαμορφωτής LN X Διαμορφωτής Έντασης MZΈλεγχος Πόλωσης Διαμορφωτή X Mach ZehnderΔιαμορφωτής X Mach-ZehnderΕλεγκτής Πόλωσης Διαμορφωτή X Ελεγκτής Πόλωσης Διαμορφωτή X Ultra Compact IQ Εξαιρετικά Συμπαγής Ελεγκτής Πόλωσης Διαμορφωτή X Ultra Compact Ελεγκτής Πόλωσης Διαμορφωτή X Ultra Compact Ελεγκτής Πόλωσης X Εξαιρετικά Υψηλής Ακρίβειας Ελεγκτής Πόλωσης X Εξαιρετικά Υψηλής Ακρίβειας Ελεγκτής Πόλωσης MZM Εξαιρετικά Υψηλής Ακρίβειας XΕ ... σε NULL Σημείο X Ελεγκτής Πόλωσης MZM Εξαιρετικά Υψηλής Ακρίβειας σε Q Σημείο

Εφαρμογή

Επικοινωνία οπτικών ινών

Φωτόνιο μικροκυμάτων

Εφαρμογή παλμικού φωτός

Εκτέλεση


Σχήμα 1. Αστερισμός (χωρίς χειριστήριο)


Σχήμα 2. QPSK Constellation (με ελεγκτή)

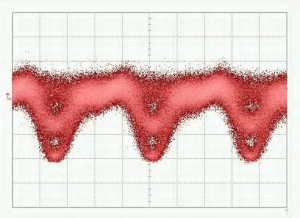

Σχήμα 3. Μοτίβο QPSK-Eye


Σχήμα 5. Μοτίβο αστερισμού 16-QAM


Σχήμα 4. Φάσμα QPSK


Σχήμα 6. Φάσμα 16-QAM

Προδιαγραφές

Aεπιχείρημα

Ελάχ

Τυπικός

Μαξ

Μονάδα

Οπτική παράμετρος
Οπτική ισχύς εισόδου 1*

0

13

dBm

Μήκος κύματος λειτουργίας 2*

780

1650

nm

Διεπαφή οπτικών ινών

FC/APC

Ηλεκτρική παράμετρος
Τάση πόλωσης

-10

10

V

Αναλογία εξαφάνισης διακόπτη 3*

20

25

50

dB

Περιοχή κλειδωμένης λειτουργίας

Θετικό ή Αρνητικό

Λειτουργία κλειδώματος

Τετραπλό+ (Τετραπλό-) ήΕλάχ(Μαξ)

Βάθος διαμόρφωσης (QUAD)

1

2

%

Βάθος διαμόρφωσης (Μηδενικό)

0,1

%

Συχνότητα πιλότου (QUAD)

1K

Hz

Συχνότητα πιλότου (NULL)

2K

Hz

Συμβατική παράμετρος
Διαστάσεις (μήκος× πλάτος× πάχος)

120×70×34 χιλιοστά

Θερμοκρασία λειτουργίας

0 - 70

Σημείωμα:

Το 1* αναφέρεται στο εύρος ισχύος εισόδου στη μονάδα όταν η έξοδος του διαμορφωτή είναι μέγιστη. Για τον έλεγχο χαμηλού σημείου του διαμορφωτή με υψηλό λόγο απόσβεσης, η ισχύς εισόδου θα πρέπει να αυξηθεί κατάλληλα. Με ειδικές απαιτήσεις εισόδου ισχύος, μπορείτε να ρυθμίσετε τους εσωτερικούς δείκτες ζεύξης και κέρδους ανιχνευτή. Συμβουλευτείτε το τμήμα πωλήσεων κατά την υποβολή παραγγελιών.

2* Κατά την υποβολή μιας παραγγελίας, παρακαλούμε να προσδιορίσετε το μήκος κύματος εργασίας, το οποίο πρέπει να βελτιστοποιηθεί ανάλογα με το μήκος κύματος εργασίας.

Ο λόγος απόσβεσης μεταγωγής 3* εξαρτάται επίσης από το επίπεδο λόγου απόσβεσης μεταγωγής του ίδιου του διαμορφωτή.



Σχέδιο μεγέθους (mm)

Πληροφορίες παραγγελίας

*Εάν έχετε οποιεσδήποτε ειδικές απαιτήσεις, επικοινωνήστε με το προσωπικό πωλήσεών μας

ROF αλφάβητο Τύπος διαμορφωτή XX XX XX
  Αυτόματη μονάδα ελέγχου σημείου πόλωσης MZ---M-Ζρυθμιστής Μήκος κύματος εργασίας:

15---1550nm

13---1310nm

10---1064nm

08---850nm

07---780nm

Τύπος ινών:

S-- Μονοτροπική οπτική ίνα

P - ίνα που διατηρεί την πόλωση

Διεπαφή οπτικών ινών:

FAFC/APC

FP---FC/UPC

Διεπαφή χρήστη

Ομάδα Λειτουργία

Εξήγηση

Επαναφορά Τοποθετήστε τον βραχυκυκλωτήρα και τραβήξτε τον έξω μετά από 1 δευτερόλεπτο Επαναφορά του χειριστηρίου
Εξουσία Πηγή τροφοδοσίας για τον ελεγκτή πόλωσης V- συνδέει το αρνητικό ηλεκτρόδιο της τροφοδοσίας
Το V+ συνδέει το θετικό ηλεκτρόδιο της τροφοδοσίας
Η μεσαία θύρα συνδέεται με το ηλεκτρόδιο γείωσης
Πολικός1 PLRI: Εισαγάγετε ή τραβήξτε έξω τον βραχυκυκλωτήρα χωρίς βραχυκυκλωτήρα: Μηδενική λειτουργία; με βραχυκυκλωτήρα: Λειτουργία αιχμής
PLRQ: Εισάγετε ή τραβήξτε έξω το jumper χωρίς βραχυκυκλωτήρα: Μηδενική λειτουργία; με βραχυκυκλωτήρα: Λειτουργία αιχμής
PLRP: Εισαγάγετε ή τραβήξτε έξω τον βραχυκυκλωτήρα χωρίς βραχυκυκλωτήρα: Λειτουργία Q+; με βραχυκυκλωτήρα: Λειτουργία Q-
LED Συνεχώς ενεργοποιημένο Εργασία σε σταθερή κατάσταση
Ενεργοποίηση-απενεργοποίηση ή απενεργοποίηση-ενεργοποίηση κάθε 0,2 δευτερόλεπτα Επεξεργασία δεδομένων και αναζήτηση σημείου ελέγχου
Ενεργοποίηση-απενεργοποίηση ή απενεργοποίηση-ενεργοποίηση κάθε 1 δευτερόλεπτο Η οπτική ισχύς εισόδου είναι πολύ ασθενής
Ενεργοποίηση-απενεργοποίηση ή απενεργοποίηση-ενεργοποίηση κάθε 3 δευτερόλεπτα Η οπτική ισχύς εισόδου είναι πολύ ισχυρή
Π.Δ.2 Συνδέστε με τη φωτοδίοδο Η θύρα PD συνδέει την κάθοδο της φωτοδιόδου
Η θύρα GND συνδέει την άνοδο της φωτοδιόδου
Τάσεις πόλωσης In, Ip: Τάση πόλωσης για τον βραχίονα I Ip: Θετική πλευρά. Είσοδος: Αρνητική πλευρά ή γείωση
Qn, Qp: Τάση πόλωσης για τον βραχίονα Q Qp: Θετική πλευρά· Qn: Αρνητική πλευρά ή γείωση
Pn, Pp: Τάση πόλωσης για τον βραχίονα P Pp: Θετική πλευρά· Pn: Αρνητική πλευρά ή γείωση
UART Χειρισμός ελεγκτή μέσω UART 3.3: Τάση αναφοράς 3.3V
GND: Γείωση
RX: Λήψη ελεγκτή
TX: Μετάδοση ελεγκτή

1 Η πολική τάση εξαρτάται από το σήμα RF του συστήματος. Όταν δεν υπάρχει σήμα RF στο σύστημα, η πολική τάση θα πρέπει να είναι θετική. Όταν το σήμα RF έχει πλάτος μεγαλύτερο από ένα ορισμένο επίπεδο, η πολική τάση θα αλλάξει από θετική σε αρνητική. Σε αυτή τη φάση, το μηδενικό σημείο και το σημείο κορυφής θα εναλλάσσονται μεταξύ τους. Τα σημεία Q+ και Q- θα εναλλάσσονται επίσης μεταξύ τους. Ο πολικός διακόπτης επιτρέπει στον χρήστη να αλλάξει την πολική τάση.

απευθείας χωρίς να αλλάζουν τα σημεία λειτουργίας.

2Μόνο μία επιλογή πρέπει να γίνει μεταξύ της χρήσης φωτοδιόδου ελεγκτή ή της χρήσης φωτοδιόδου διαμορφωτή. Συνιστάται η χρήση φωτοδιόδου ελεγκτή για εργαστηριακά πειράματα για δύο λόγους. Πρώτον, η φωτοδίοδος ελεγκτή έχει εξασφαλισμένες ιδιότητες. Δεύτερον, είναι ευκολότερη η ρύθμιση της έντασης του φωτός εισόδου. Εάν χρησιμοποιείτε την εσωτερική φωτοδίοδο του διαμορφωτή, βεβαιωθείτε ότι το ρεύμα εξόδου της φωτοδιόδου είναι αυστηρά ανάλογο με την ισχύ εισόδου.
